Mur de stockage simple en L

Besoin de stocker ou de ranger des marchandises, des matériaux agricoles, industriels, des céréales, du sable ou des agrégats ? A chaque exploitation son besoin de stockage. A chaque volume de stock sa solution Neo.

Sécurisés et sur mesure, les murs de stockage simple Neo allient résistance et maniabilité. Leur profil en L en fait une solution idéale pour aménager des zones de stockage situées en limite de propriété.

Les + Neo :

  • Dimensionnement garanti par note de calcul pour une sécurité et une durabilité maximales
  • Grande résistance à la pression de certains matériaux
  • Mise en œuvre facilitée avec les ancres de levages intégrées au mur et les deux chaînes de manutention haute performance consignées
  • Logistique facilitée : les murs sont prêts à poser, et leur poids indiqué sur le bon de livraison

Quelle que soit la configuration du lieu de stockage et la hauteur du mur à monter, Neo a en stock la solution de mur de stockage béton qu’il vous faut. Nos conseillers techniques prescrivent une solution ajustée aux contraintes de votre chantier au sein de nos larges gammes de murs de stockage simple :

Vos solutions Neo pour le mur de stockage simple en L :


Mur de stockage en L série E

Souvent utilisés dans les exploitations agricoles, les murs de stockage préfabriqués simples de série E peuvent servir au stockage de denrées ou d’agrégats. Adaptables, ils sont disponibles en :

      • 2 longueurs de 250 et 500 cm ou sur mesure
      • 6 hauteurs différentes de 0.6m à 1.70 mètres ou sur mesure.

Mur de stockage en L série EMur de stockage en L série E

Caractéristiques techniques

Tableau des types de murs de stockage simple série E et Dimensions/Poids

Caractéristiques techniques (gamme standard)
Classification Béton (norme EN 206-1)
(Autres bétons possibles sur commande)
Parement béton
Classe béton : XF1 C45/55Planéité : P2Zone bullage concentré : E2
Classe environnement : DBullage E2Défauts localisés : E2

Caractéristiques techniques

Consulter la fiche technique et la notice de pose des murs de série E


Mur de stockage en L série M

Souvent utilisés dans les exploitations agricoles, les murs de stockage préfabriqués simples de série M peuvent servir au stockage de denrées ou d’agrégats. Adaptables, ils sont disponibles en :

      • 2 longueurs de 250 et 300 cm ou sur mesure
      • 6 hauteurs différentes a de 1.5m à 2.75 mètres ou sur mesure

Mur de stockage en L série MMur de stockage en L série M

Caractéristiques techniques

Tableau des types de murs de stockage simple série M et Dimensions/Poids.

Caractéristiques techniques (gamme standard)
Classification Béton (norme EN 206-1)
(Autres bétons possibles sur commande)
Parement béton
Classe béton : XF1 C45/55Planéité : P2Zone bullage concentré : E2
Classe environnement : DBullage E2Défauts localisés : E2

Caractéristiques techniques

Dimensions / PoidsCaractéristique / Remblai
Type de mursHauteur (cm)Semelle (cm)Epaisseur
semelle (cm)
Longueur
talon (cm)
Poids (kg)Angle 35°Angle 30°
250 cm300 cmSurcharge admissible (kN/m²)
ML 15015080101 7502 1036/122/6
MT 1501508010201 9522 3401510
ML 200200100102 2052 6466/121/6
MT 20020010010402 5803 0961711
ML 250250130102 7153 25810/143/8
MT 25025013010403 0913 7092014
ML 275275145102 9743 5691510
MT 27527514510403 3494 0192014

Consulter la fiche technique et la notice de pose des murs de série M


Mur de stockage en L GST

De très grande hauteur, les murs des séries G et GST s’adaptent aux gros volumes : céréales, charbon, déchets industriels. Disponibles en 3 hauteurs de 4 à 5 mètres ou sur mesure, leurs performances mécaniques en font des instruments indispensables pour tous les projets de stockage industriels ou agricoles d’envergure.

Mur de stockage en L GSTMur serie GT - H350 L125_V02


Caractéristiques techniques (gamme standard)
Classification Béton (norme EN 206-1)
(Autres bétons possibles sur commande)
Parement béton
Classe béton : XF1 C45/55Planéité : P2Zone bullage concentré : E2
Classe environnement : DBullage E2Défauts localisés : E2

Caractéristiques techniques

Dimensions / PoidsCaractéristique / Remblai
Type de mursHauteur (cm)Semelle (cm)Epaisseur
semelle (cm)
Longueur
talon (cm)
Poids (kg)Angle 35°Angle 30°
125 cmSurcharge admissible (kN/m²)
GST 40040017510753 1532818
GST 45045017510753 3642514
GST 50050017510753 5752012

Consulter la fiche technique et la notice de pose des murs de série GST


Murs de stockage en L série G

Disponibles en 7 hauteurs de 2.5 à 4 mètres ou sur mesure et en longueur de 125 cm délimitent des zones de stockage de grande taille.

Tableau des types de murs de stockage simple série G et Dimensions/Poids

Caractéristiques techniques (gamme standard)
Classification Béton (norme EN 206-1)
(Autres bétons possibles sur commande)
Parement béton
Classe béton : XF1 C45/55Planéité : P2Zone bullage concentré : E2
Classe environnement : DBullage E2Défauts localisés : E2

Caractéristiques techniques

Dimensions / PoidsCaractéristique / Remblai
Type de mursHauteur (cm)Semelle (cm)Epaisseur
semelle (cm)
Longueur
talon (cm)
Poids (kg)Angle 35°Angle 30°
250 cmSurcharge admissible (kN/m²)
GL 250250125101 6957/81/4
GT 250
25012510501 9352416
GL 300300150101 945127
GT 300
30015010602 2202618
GL 350350165102 2705/80/2
GT 350
35015010602 3702314
GL 400400180102 3502/60/1
GT 400
40015010602 5102011

Consulter la fiche technique et la notice de pose des murs de série G

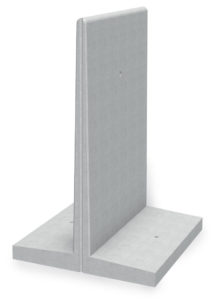

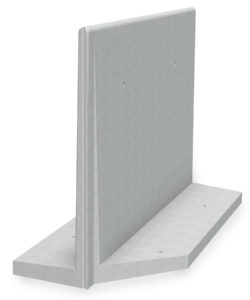

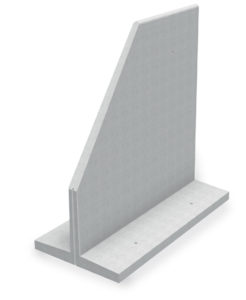

Murs en L série AS

Particulièrement indiqués pour le stockage des produits agricoles et des agrégats, les murs de stockage en L de série AS s’adaptent à tous vos besoins chantier, avec :

      • 2 hauteurs de 2.00 et 2.60 mètres
      • 2 longueurs de 1,25m et 2.50 mètres

Murs en L série AS Murs en L série AS Murs en L série AS

Caractéristiques techniques (gamme standard)
Classification Béton (norme EN 206-1)
(Autres bétons possibles sur commande)
Parement béton
Classe béton : XF1 C45/55Planéité : P2Zone bullage concentré : E2
Classe environnement : DBullage E2Défauts localisés : E2

Tableau des types de murs de soutènement série AS et Dimensions/Poids

Caractéristiques techniques des murs de série AS

Dimensions
Point de levage
1 trou au centre pour le AS 125 et 2 trous centrés pour le AS 250
Type de murSemelles + talon +épaisseur voile en pied (cm)Longueur (cm)Poids (kg) hauteur 200 cmPoids (kg) hauteur 260 cm
AS(2x 55)+151251 1601350
AS(2x 55)+152502 3202 700
AS CD ou CG(2x 55)+151251 0901 280
AS CD ou CG(2x 55)+152502 2502 630
AS CDG(2x 55)+151251 0201 210
AS CDG(2x 55)+152502 1802 560
Agripente(2x 55)+152501 7062 280
ASL1,15+15250-2 758
ASL1,15+15125-1 103
ASL CD ou CG1,15+15250-2 675

Consulter la fiche technique et la notice de pose des murs de série L
