Pour tous vos projets d’envergure en soutènement et stockage, choisissez un mur à votre mesure! Grâce à ses hautes performances mécaniques, le mur de série GST Neo répond aux enjeux de taille.

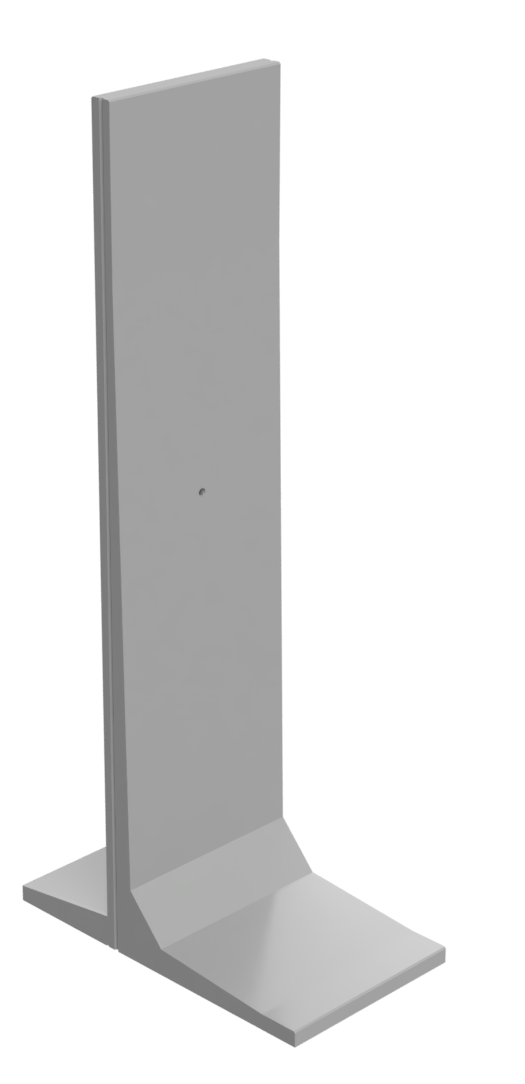

Le mur de soutènement en T inversé de série GST est particulièrement adapté aux projets qui nécessitent une gestion précise des terrains inclinés ou des zones de stockage à haute capacité : céréales, charbon, déchets industriels, etc.
-
Destination :
- Réalisation de murs de soutènement ou zone de stockage
-
Code article :
- Code article MU/GST/125/hauteur en cm
- Produits sur commande
Solutions utilisant ce produit
Pourquoi choisir le mur de stockage en T de série GST ?
Le mur de stockage de série GST supporte des charges importantes, ce qui le rend idéal pour les sites industriels, les carrières, et le stockage de matériaux en vrac. En tirant parti de la hauteur, ce mur permet une utilisation optimale de l’espace vertical tout en garantissant une stabilité accrue grâce à la répartition uniforme des forces exercées.
Sa forme en T offre une résistance supérieure aux pressions latérales, réduisant ainsi les risques de basculement. Comme le mur de série G, il est rapide à installer et nécessite peu d’entretien, ce qui en fait une solution économique pour les grands projets.
Applications & domaines d’emploi
- Carrières : Utilisé pour stocker et contenir des matériaux comme le sable, le gravier ou les pierres en toute sécurité.
- Zones industrielles : Idéal pour organiser et stocker des matériaux en vrac dans les entrepôts ou sur les sites de production, notamment pour les déchets industriels.
- Centres de recyclage : Parfait pour délimiter et contenir des zones de stockage de matériaux recyclables.
- Agriculture : Utilisé pour stocker des produits agricoles, comme les grains ou les ballots de paille.
- Gestion des eaux pluviales : Permet de retenir des terres et d’éviter l’érosion.
- Infrastructure de transport : Utilisé pour soutenir les talus et retenir des matériaux sur les sites de construction de routes ou de voies ferrées.
- Aménagement paysager : Idéal pour créer des terrasses, retenir des pentes et organiser l’espace extérieur de manière structurée.
Vous exigez plus ? Nous répondons ! N’hésitez pas à commander un mur à votre mesure !
découvrez nos autres murs en béton
Le + Neo :
Haute performance et pose facilitée :
- Solidité à toute épreuve : Béton norme EN 206-1
- Le poids des murs est indiqué sur le bon de livraison pour simplifier la logistique chantier.
- Les murs Neo P&MR Séries E sont munis de deux dispositifs de levage intégrés appelés ancres de levage. Des chaines de manutention sont disponibles en consigne sur simple demande
- Qualité de finition irréprochable : un mur livré prêt à peindre
- Pose en angle facilitée grâce au kit de fixation livré avec les plaques d’angle
Conseils de pose :
- Chargement couché sur les camions
- Manutention à l’aide d’élingues adaptées pour la sécurité et les prises sur ancre artéon Déchargement et manutention doivent être effectués à l’aide d’engins adaptés
- Assise du mur sur semelle en gros béton ou grave ciment, puis mortier fin de réglage de 2cm. Il est possible de brocher les murs dans la semelle.
- La semelle de fondation doit être hors gel. Le remblai doit être posé par couche successive de 20 à 30 cm correctement compacté avec un drainage sur la semelle
Une pose en angle en 4 étapes simples :
- Mise en place de la plaque d’angle contre le voile
- Mise en place des kits de fixation dans les empochements de la partie verticale du mur
- Mise en place des boulons dans les réservations de la partie basse de la plaque, à visser dans la semelle du mur
- Mise en place des plaques de fixation sur le dessus du mur en jonction
Fiche technique
Dimensions / Poids | Caractéristique / Remblai | ||||||
---|---|---|---|---|---|---|---|
Type de murs | Hauteur (cm) | Semelle (cm) | Epaisseur semelle (cm) | Longueur talon (cm) | Poids (kg) | Angle 35° | Angle 30° |
125 cm | Surcharge admissible (kN/m²) | ||||||
GST 400 | 400 | 175 | 10 | 75 | 3 153 | 28 | 18 |
GST 450 | 450 | 175 | 10 | 75 | 3 364 | 25 | 14 |
GST 500 | 500 | 175 | 10 | 75 | 3 575 | 20 | 12 |
Caractéristiques techniques (gamme standard) | ||
---|---|---|
Classification Béton (norme EN 206-1) (Autres bétons possibles sur commande) | Parement béton | |
Classe béton : XF1 C45/55 | Planéité : P2 | Zone bullage concentré : E2 |
Classe environnement : D | Bullage E2 | Défauts localisés : E2 |
