Mur en L pour soutènement
-
Destination :
- Réalisation de murs de soutènement
-
Code article :
- MU/E/250/hauteur en cm
- MU/E/500/hauteur en cm
- Produits sur stock (sous 48h)
Solutions utilisant ce produit
Murs de série E
Un appui solide pour tous vos projets de soutènement de petite hauteur , qu’il s’agisse de délimitation de terrain ou de retenue de terre ! Leur forte résistance aux pressions du terrain lutte activement contre les éboulements et les glissements de terrain, même lorsque le sol est en pente.
Les murs de soutènement en L de la série E sont spécialement fabriqués pour le soutènement et permettent de multiples réalisations :
- Aménagement paysager,
- Voirie légère,
- Parking VL, etc.
Murs de soutènement en L de 60 centimètres à 1,70 mètres de hauteur, les murs de soutènement en béton préfabriqué de série E sont disponibles sur stock en 2 longueurs : 2.5 et 5 mètres. Ils peuvent également être réalisés sur mesure à la commande.
Les + Neo :
Haute performance et manutention facilitée :
- Le poids des murs est indiqué sur le bon de livraison pour simplifier la logistique chantier.

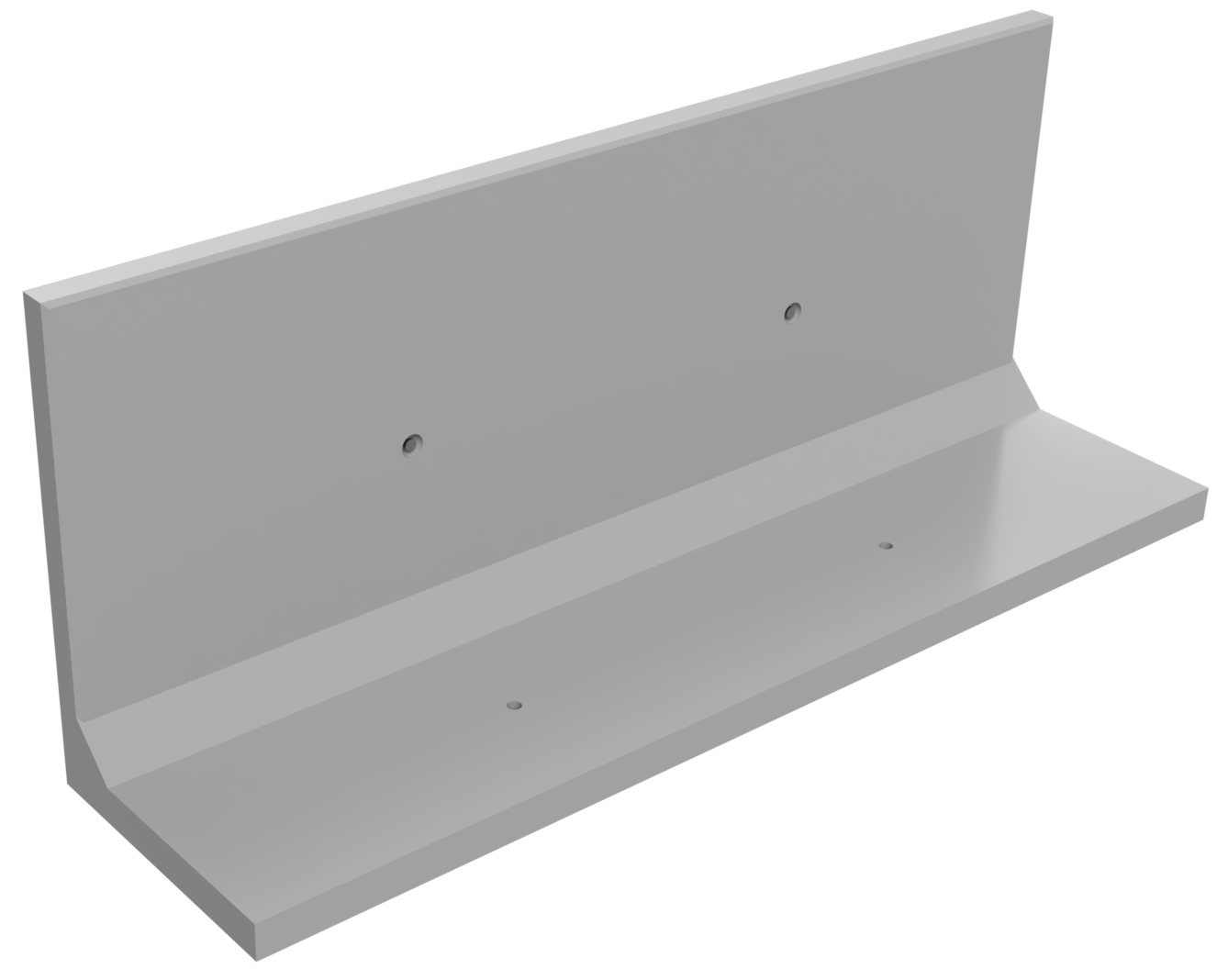

- Les murs de soutènement en béton fabriqué en L Neo P&MR de série E sont munis de deux dispositifs de levage intégrés appelés ancres de levage. Des chaînes de manutention sont disponibles en consigne sur simple demande
- Solidité à toute épreuve : Béton norme EN 206-1
- Vendues sur demande pour faciliter le levage, deux chaînes de manutention haute performance mises en œuvre en 3 étapes simples (charge maximale d’utilisation de 2,5 tonnes par brin. Longueur utile du brin : 2,10 mètres. )
- Pose en angle facilitée
Conseils de pose :
- Chargement debout sur les camions
- Manutention à l’aide d’élingues adaptées pour la sécurité et les prises sur ancre artéon Déchargement et manutention doivent être effectués à l’aide d’engins adaptés
Assise du mur sur semelle en gros béton ou grave ciment, puis mortier fin de réglage de 2cm. Il est possible de brocher les murs dans la semelle. La semelle de fondation doit être hors gel. Le remblai doit être posé par couche successive de 20 à 30 cm correctement compacté avec un drainage sur la semelle
Plus d’informations sur les dimensions et poids sur la fiche technique
Fiche technique
| Caractéristiques techniques (gamme standard) | ||
|---|---|---|
| Classification Béton (norme EN 206-1) (Autres bétons possibles sur commande) | Parement béton | |
| Classe béton : XF1 C45/55 | Planéité : P2 | Zone bullage concentré : E2 |
| Classe environnement : D | Bullage E2 | Défauts localisés : E2 |
| Dimensions / Poids | Caractéristique / Remblai | |||||
|---|---|---|---|---|---|---|
| 250 cm | 500 cm | Remblai d= 2 t/m3 | ||||
| Point de levage | 1 ancre artéon à 0,75 m de chaque bord | 1 ancre artéon à 1,5 m de chaque bord | Angle de frottement | |||
| Hauteur (cm) | Semelle (cm) | Poids (kg) | Angle 35° | Angle 30° | ||
| 250 cm | 500 cm | Surcharge admissible (kN/m²) | ||||
| E60 | 60 | 50 | 535 | 1070 | 11 | 9 |
| E80 | 80 | 50 | 635 | 1270 | 9 | 7 |
| E100 | 100 | 65 | 810 | 1620 | 12 | 8 |
| E130 | 130 | 65 | 960 | 1920 | 7 | 5 |
| E150 | 150 | 80 | 1135 | 2270 | 10 | 6,5 |
| E170 | 170 | 80 | 1235 | 2470 | 7 | 4 |
