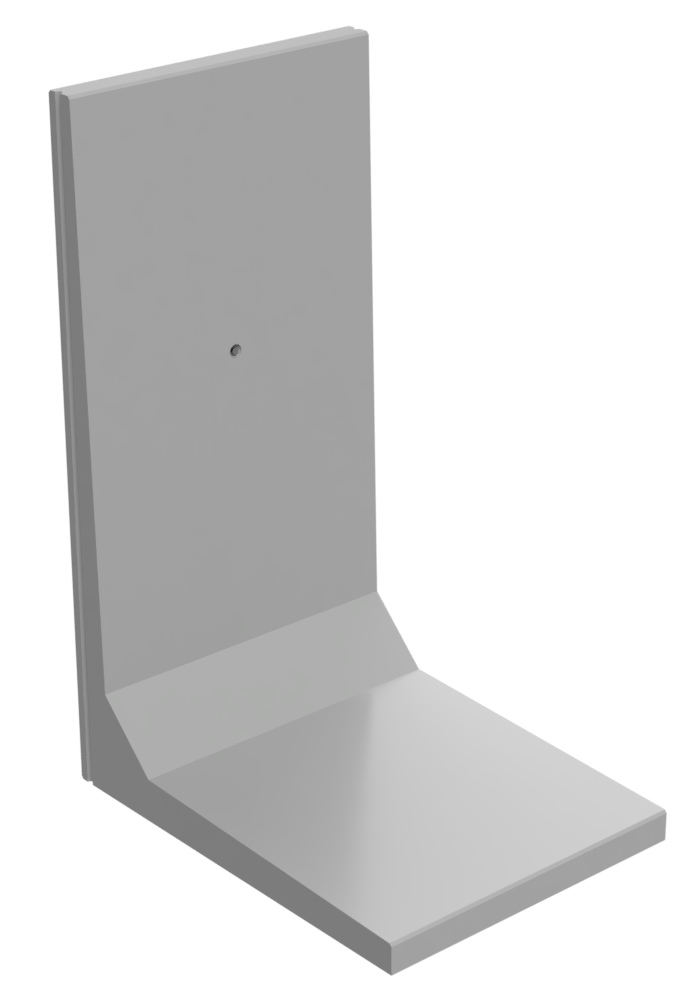

Les murs de soutènement et de stockage série G, caractérisés par leur forme en T ou en L, offrent une solution robuste et adaptable pour une multitude de projets de construction.
Ils sont conçus pour répondre aux besoins des projets de grande envergure, particulièrement quand il s’agit de gérer des terrains inclinés et des zones de stockage à forte capacité.
Fabriqués en béton de haute qualité, ces murs offrent une résistance exceptionnelle aux intempéries, aux cycles de gel-dégel et aux contraintes mécaniques.
-
Destination :
- Réalisation de murs de soutènement ou zone de stockage
-
Code article :
- MU/GL/125/hauteur en cm
- MU/GT/125/hauteur en cm
- Produits sur commande
Solutions utilisant ce produit
Le mur de stockage et soutènement série G pour optimiser l’espace et gérer les terrains inclinés
Le mur de soutènement ou de stockage en L ou T inversé de série G est spécialement conçu pour gérer efficacement les terrains en pente ou les zones de stockage nécessitant une capacité importante. Sa forme lui permet de supporter des charges lourdes, ce qui le rend adapté aux sites industriels, aux carrières ou aux zones de stockage.
Grâce à sa grande hauteur, il maximise l’utilisation de l’espace vertical tout en assurant une stabilité renforcée, grâce à la répartition homogène des forces exercées par les matériaux stockés ou le sol. Sa conception en L ou T inversé garantit une résistance optimale aux pressions latérales, réduisant ainsi le risque de basculement ou d’affaissement.
Facile à installer grâce à l’intégration d’ancres de levage, il nécessite peu d’entretien et offre un excellent rapport qualité-prix pour les projets de grande envergure.
Réalisable sur mesure en hauteurs de 2.5 à 4 mètres, le mur de série G est fabriqué en longueur standard de 125 cm pour répondre à toutes vos configurations !
Applications & domaines d’emploi du mur de série G
- Carrières : Utilisé pour stocker et contenir des matériaux comme le sable, le gravier ou les pierres en toute sécurité.
- Zones industrielles : Idéal pour organiser et stocker des matériaux en vrac dans les entrepôts ou sur les sites de production, notamment pour les déchets industriels.
- Centres de recyclage : Parfait pour délimiter et contenir des zones de stockage de matériaux recyclables.
- Agriculture : Utilisé pour stocker des produits agricoles, comme les grains ou les ballots de paille.
- Gestion des eaux pluviales : Permet de retenir des terres et d’éviter l’érosion.
- Infrastructure de transport : Utilisé pour soutenir les talus et retenir des matériaux sur les sites de construction de routes ou de voies ferrées.
- Aménagement paysager : Idéal pour créer des terrasses, retenir des pentes et organiser l’espace extérieur de manière structurée.
Vous souhaitez en savoir plus ? Neo vous répond ! Rapprochez-vous de nos conseillers pour une commande sur mesure.
découvrez nos autres murs en béton PRéfabriqué
Le + Neo :
Haute performance et pose facilitée :
- Murs de grande portée dimensionnés par note de calcul
- Solidité à toute épreuve : Béton norme EN 206-1
- Le poids des murs est indiqué sur le bon de livraison pour simplifier la logistique chantier.
- Les murs Neo P&MR Séries G sont munis de deux dispositifs de levage intégrés appelés ancres de levage. Des chaines de manutention sont disponibles en consigne sur simple demande
- Qualité de finition irréprochable : un mur livré prêt à peindre, ou à enduire
- Pose en angle facilitée grâce au kit de fixation
- Conformes aux normes en vigueur, les murs série G assurent la stabilité des ouvrages et la sécurité des personnes.
Conseils de pose :
- Chargement couché sur les camions
- Manutention à l’aide d’élingues adaptées pour la sécurité et les prises sur ancre artéon Déchargement et manutention doivent être effectués à l’aide d’engins adaptés
- Assise du mur sur semelle en gros béton ou grave ciment, puis mortier fin de réglage de 2cm. Il est possible de brocher les murs dans la semelle.
- La semelle de fondation doit être hors gel. Le remblai doit être posé par couche successive de 20 à 30 cm correctement compacté avec un drainage sur la semelle
Une pose en angle en 4 étapes simples :
- Mise en place de la plaque d’angle contre le voile
- Mise en place des kits de fixation dans les empochements de la partie verticale du mur
- Mise en place des boulons dans les réservations de la partie basse de la plaque, à visser dans la semelle du mur
- Mise en place des plaques de fixation sur le dessus du mur en jonction
Fiche technique
Dimensions / Poids | Caractéristique / Remblai | ||||||
---|---|---|---|---|---|---|---|
Type de murs | Hauteur (cm) | Semelle (cm) | Epaisseur semelle (cm) | Longueur talon (cm) | Poids (kg) | Angle 35° | Angle 30° |
250 cm | Surcharge admissible (kN/m²) | ||||||
GL 250 | 250 | 125 | 10 | 1 695 | 7/8 | 1/4 | |
GT 250 | 250 | 125 | 10 | 50 | 1 935 | 24 | 16 |
GL 300 | 300 | 150 | 10 | 1 945 | 12 | 7 | |
GT 300 | 300 | 150 | 10 | 60 | 2 220 | 26 | 18 |
GL 350 | 350 | 165 | 10 | 2 270 | 5/8 | 0/2 | |
GT 350 | 350 | 150 | 10 | 60 | 2 370 | 23 | 14 |
GL 400 | 400 | 180 | 10 | 2 350 | 2/6 | 0/1 | |
GT 400 | 400 | 150 | 10 | 60 | 2 510 | 20 | 11 |
Caractéristiques techniques (gamme standard) | ||
---|---|---|
Classification Béton (norme EN 206-1) (Autres bétons possibles sur commande) | Parement béton | |
Classe béton : XF1 C45/55 | Planéité : P2 | Zone bullage concentré : E2 |
Classe environnement : D | Bullage E2 | Défauts localisés : E2 |
