Des murs à la hauteur de vos projets ! Spécialement conçus pour les situations où aucun risque n’est toléré, les grands murs de soutènement Neo (jusqu’à 5 mètres), sont dimensionnés pour construire tous vos projets d’envergure sur des bases solides :
- Dimensionnement à la mesure de votre chantier garanti par note de calcul offerte, pour une sécurité et une durabilité maximales.
- Adaptabilité : disponibles en plusieurs hauteurs et largeurs selon vos besoins. Profils en L ou en T qui autorisent une grande diversité d’assemblages.
- Pose rapide avec les ancres de levages intégrées au mur
- Logistique facilitée : les murs sont prêts à poser, et leur poids indiqué sur le bon de livraison
Nos murs de soutènement de grande hauteur sont adaptés à des projets variés en espaces collectifs :
- Murs séparateurs en voirie, parkings ou centres commerciaux
- Délimitation de quai ou de voie ferrée…
Avec nos murs de soutènement, pas de risque de bascule ou de fissures ! Nos conseillers vous accompagnent pour vous prescrire la solution sur mesure la plus adaptée à votre chantier au sein de nos séries dédiées aux murs de soutènement de grande hauteur :
- Les murs de série GST jusqu’à 5 mètres
- Les murs de série G jusqu’à 4 mètres
Vos solutions Neo pour le mur de soutènement grande hauteur :
- Mur de stockage en T GST
- Murs de stockage en L série G
Vous êtes intéressé par nos murs de soutènement ?
Devis Contact

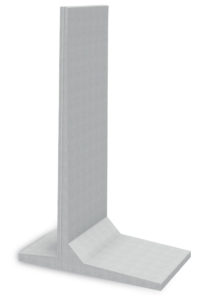

Murs de stockage en T GST
Disponibles en hauteur standard en 3 hauteurs de 4 à 5 mètres, ils peuvent également être commandés sur mesure. Leurs performances mécaniques en font des éléments indispensables pour tous les projets de soutènement d’envergure.
| Dimensions / Poids | Caractéristique / Remblai | ||||||
|---|---|---|---|---|---|---|---|
| Type de murs | Hauteur (cm) | Semelle (cm) | Epaisseur semelle (cm) | Longueur talon (cm) | Poids (kg) | Angle 35° | Angle 30° |
| 125 cm | Surcharge admissible (kN/m²) | ||||||
| GST 400 | 400 | 175 | 10 | 75 | 3 153 | 28 | 18 |
| GST 450 | 450 | 175 | 10 | 75 | 3 364 | 25 | 14 |
| GST 500 | 500 | 175 | 10 | 75 | 3 575 | 20 | 12 |
Caractéristiques techniques
| Caractéristiques techniques (gamme standard) | ||
|---|---|---|
| Classification Béton (norme EN 206-1) (Autres bétons possibles sur commande) | Parement béton | |
| Classe béton : XF1 C45/55 | Planéité : P2 | Zone bullage concentré : E2 |
| Classe environnement : D | Bullage E2 | Défauts localisés : E2 |
Consulter la fiche technique et la notice de pose des murs de série GST

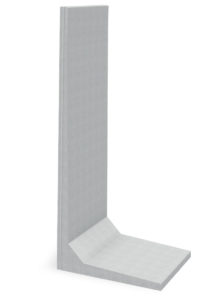

Murs de stockage en L série G
Disponibles en 4 hauteurs standards de 2.5 à 4 mètres, ils sont aussi réalisables en hauteur sur commande.
La longueur standard est de 1.25 m.
Tableau des types de murs de stockage simple série G et Dimensions/Poids
| Dimensions / Poids | Caractéristique / Remblai | ||||||
|---|---|---|---|---|---|---|---|
| Type de murs | Hauteur (cm) | Semelle (cm) | Epaisseur semelle (cm) | Longueur talon (cm) | Poids (kg) | Angle 35° | Angle 30° |
| 250 cm | Surcharge admissible (kN/m²) | ||||||
| GL 250 | 250 | 125 | 10 | 1 695 | 7/8 | 1/4 | |
| GT 250 | 250 | 125 | 10 | 50 | 1 935 | 24 | 16 |
| GL 300 | 300 | 150 | 10 | 1 945 | 12 | 7 | |
| GT 300 | 300 | 150 | 10 | 60 | 2 220 | 26 | 18 |
| GL 350 | 350 | 165 | 10 | 2 270 | 5/8 | 0/2 | |
| GT 350 | 350 | 150 | 10 | 60 | 2 370 | 23 | 14 |
| GL 400 | 400 | 180 | 10 | 2 350 | 2/6 | 0/1 | |
| GT 400 | 400 | 150 | 10 | 60 | 2 510 | 20 | 11 |
Caractéristiques techniques
| Caractéristiques techniques (gamme standard) | ||
|---|---|---|
| Classification Béton (norme EN 206-1) (Autres bétons possibles sur commande) | Parement béton | |
| Classe béton : XF1 C45/55 | Planéité : P2 | Zone bullage concentré : E2 |
| Classe environnement : D | Bullage E2 | Défauts localisés : E2 |
Consulter la fiche technique et la notice de pose des murs de série G
Conseils Neo :
Levage & chargement : Comme pour tous les types de murs de soutènement, le levage des murs doit être effectué par un engin de capacité suffisante sur chantier. Les murs des série G & GST sont chargés couchés.
